ฉันจะทดสอบสายเคเบิล SCSI 20 พินได้อย่างไร

ในฐานะซัพพลายเออร์สายเคเบิล SCSI 20 พิน การรับรองคุณภาพและฟังก์ชันการทำงานของผลิตภัณฑ์ของเราจึงมีความสำคัญสูงสุด การทดสอบสายเคเบิลเหล่านี้เป็นขั้นตอนสำคัญในกระบวนการผลิตเพื่อรับประกันว่าเป็นไปตามมาตรฐานสูงสุดและทำงานได้อย่างน่าเชื่อถือในการใช้งานต่างๆ ในบล็อกโพสต์นี้ ฉันจะแบ่งปันกระบวนการที่ครอบคลุมที่ฉันใช้ในการทดสอบสายเคเบิล SCSI 20 พิน

ทำความเข้าใจเกี่ยวกับสายเคเบิล SCSI 20 พิน

ก่อนที่จะเจาะลึกกระบวนการทดสอบ จำเป็นอย่างยิ่งที่จะต้องมีความเข้าใจให้ชัดเจนว่าสายเคเบิล 20 Pin SCSI คืออะไรและการใช้งานโดยทั่วไป สายเคเบิล SCSI (อินเทอร์เฟซระบบคอมพิวเตอร์ขนาดเล็ก) ใช้เพื่อเชื่อมต่ออุปกรณ์ SCSI เช่น ฮาร์ดไดรฟ์ เทปไดรฟ์ และเครื่องสแกน เข้ากับระบบคอมพิวเตอร์ สายเคเบิล SCSI 20 พินได้รับการออกแบบมาเพื่อส่งข้อมูลและพลังงานระหว่างอุปกรณ์เหล่านี้อย่างมีประสิทธิภาพ

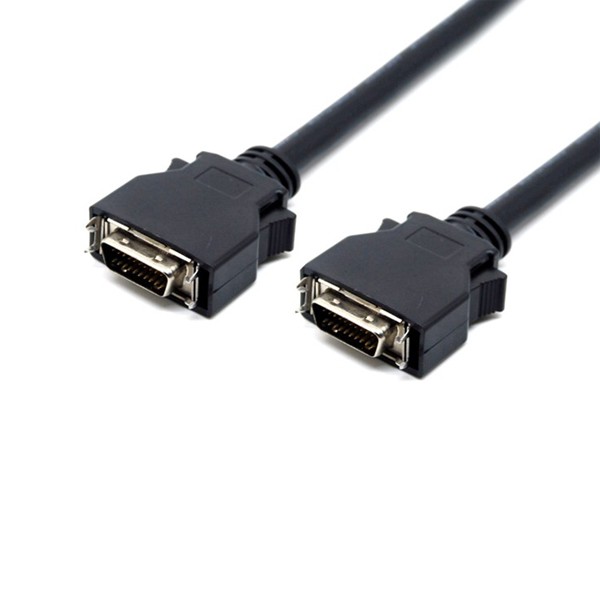

มีสายเคเบิล SCSI 20 พินหลายประเภทในท้องตลาด โดยแต่ละสายมีคุณสมบัติและข้อมูลจำเพาะเฉพาะตัวของตัวเอง ตัวอย่างเช่นสายเคเบิล SCSI 20 พินพร้อมคลิปสลักให้การเชื่อมต่อที่ปลอดภัยด้วยคลิปสลัก ป้องกันการหลุดโดยไม่ตั้งใจ ที่ชุดสายเคเบิล MDR 20 พินขึ้นชื่อในด้านการออกแบบที่มีความหนาแน่นสูง ซึ่งเหมาะสำหรับการใช้งานในพื้นที่จำกัด และสายเคเบิล SCSI DB 20 พินพร้อมสกรูให้การเชื่อมต่อที่มั่นคงผ่านกลไกแบบสกรู

การเตรียมการก่อนการทดสอบ

ขั้นตอนแรกในการทดสอบสายเคเบิล SCSI 20 พินคือการรวบรวมเครื่องมือและอุปกรณ์ที่จำเป็นทั้งหมด ซึ่งรวมถึงเครื่องทดสอบสายเคเบิล แหล่งจ่ายไฟ (หากจำเป็นสำหรับการทดสอบการส่งกำลัง) และชุดสายเคเบิลอ้างอิงสำหรับการเปรียบเทียบ เครื่องทดสอบสายเคเบิลควรมีความสามารถในการวัดพารามิเตอร์ต่างๆ เช่น ความต่อเนื่อง ความต้านทาน และความจุไฟฟ้า

ตรวจสอบสายเคเบิลด้วยสายตาเพื่อดูสัญญาณความเสียหายที่ชัดเจน เช่น รอยขาด การหักงอ หรือหมุดงอ หากตรวจพบความเสียหายใดๆ ควรปฏิเสธสายเคเบิลทันทีเนื่องจากอาจทำงานไม่ถูกต้อง ตรวจสอบขั้วต่อว่าอยู่ในแนวที่ถูกต้อง และตรวจสอบให้แน่ใจว่าพินสะอาดและปราศจากเศษซาก

การทดสอบความต่อเนื่อง

การทดสอบความต่อเนื่องเป็นหนึ่งในการทดสอบพื้นฐานที่สุดสำหรับสายเคเบิล SCSI 20 พิน ตรวจสอบว่ามีเส้นทางไฟฟ้าต่อเนื่องระหว่างพินที่ปลายทั้งสองของสายเคเบิลหรือไม่ ใช้เครื่องทดสอบสายเคเบิล เชื่อมต่อสายทดสอบเข้ากับแต่ละพินที่ปลายด้านหนึ่งของสายเคเบิล จากนั้นตรวจสอบพินที่สอดคล้องกันที่ปลายอีกด้านหนึ่ง

ผู้ทดสอบควรระบุความต้านทานต่ำ (ควรใกล้กับศูนย์โอห์ม) หากวงจรมีความต่อเนื่อง หากความต้านทานสูงมากหรือแสดงวงจรเปิด แสดงว่าสายไฟขาดและสายเคเบิลชำรุด ทดสอบแต่ละพินแยกกันเพื่อให้แน่ใจว่าพินทั้ง 20 อันมีความต่อเนื่องที่เหมาะสม

การทดสอบความต้านทาน

การทดสอบความต้านทานช่วยในการกำหนดคุณภาพของตัวนำภายในสายเคเบิล ตัวนำแต่ละตัวในสายเคเบิล SCSI 20 พินควรมีความต้านทานต่ำสม่ำเสมอ ความต้านทานสูงอาจทำให้สัญญาณเสื่อมและสูญเสียพลังงาน ซึ่งอาจส่งผลต่อประสิทธิภาพของอุปกรณ์ SCSI ที่เชื่อมต่ออยู่

ใช้เครื่องทดสอบสายเคเบิล วัดความต้านทานระหว่างพินที่สอดคล้องกันที่ปลายทั้งสองด้านของสายเคเบิล เปรียบเทียบค่าความต้านทานที่วัดได้กับข้อกำหนดของผู้ผลิต หากค่าความต้านทานอยู่นอกช่วงที่ยอมรับได้ อาจบ่งบอกถึงปัญหากับสายเคเบิล เช่น ตัวนำเสียหายหรือการบัดกรีไม่ดี

การทดสอบความจุ

ความจุเป็นอีกพารามิเตอร์ที่สำคัญในการทดสอบในสายเคเบิล SCSI 20 พิน ความจุไฟฟ้าอาจส่งผลต่อความสมบูรณ์ของสัญญาณและความเร็วของการส่งข้อมูลผ่านสายเคเบิล ความจุที่มากเกินไปอาจทำให้สัญญาณผิดเพี้ยนและล่าช้า ส่งผลให้เกิดข้อผิดพลาดในการถ่ายโอนข้อมูล

ควรตั้งค่าเครื่องทดสอบสายเคเบิลเพื่อวัดความจุ วัดความจุไฟฟ้าระหว่างแต่ละพินกับกราวด์อ้างอิง เปรียบเทียบค่าความจุที่วัดได้กับค่าที่แนะนำสำหรับประเภทเฉพาะของสายเคเบิล SCSI 20 พิน หากค่าความจุสูงเกินไป อาจจำเป็นต้องตรวจสอบเพิ่มเติมเพื่อระบุสาเหตุของปัญหา เช่น การชีลด์สายเคเบิลที่ไม่เหมาะสมหรือตัวนำที่ชำรุด

การทดสอบความสมบูรณ์ของสัญญาณ

นอกจากการทดสอบพารามิเตอร์ทางไฟฟ้าขั้นพื้นฐานแล้ว การทดสอบความสมบูรณ์ของสัญญาณของสายเคเบิล SCSI 20 พินยังเป็นสิ่งสำคัญอีกด้วย ซึ่งสามารถทำได้โดยการเชื่อมต่อสายเคเบิลเข้ากับอุปกรณ์ SCSI และระบบคอมพิวเตอร์ และทำการทดสอบการถ่ายโอนข้อมูลเป็นชุด

ใช้เครื่องมือวินิจฉัย SCSI เพื่อส่งและรับข้อมูลผ่านสายเคเบิล ตรวจสอบอัตราการถ่ายโอนข้อมูล อัตราข้อผิดพลาด และตัวบ่งชี้ประสิทธิภาพอื่นๆ หากมีข้อผิดพลาดในการถ่ายโอนข้อมูลบ่อยครั้งหรืออัตราการถ่ายโอนข้อมูลลดลงอย่างมาก อาจบ่งบอกถึงปัญหาเกี่ยวกับความสมบูรณ์ของสัญญาณของสายเคเบิล

การทดสอบระบบส่งกำลัง (ถ้ามี)

สายเคเบิล SCSI 20 พินบางเส้นได้รับการออกแบบมาเพื่อส่งพลังงานนอกเหนือจากข้อมูล หากสายเคเบิลเป็นแบบส่งกำลัง จำเป็นต้องทดสอบความสามารถในการส่งกำลัง เชื่อมต่อสายเคเบิลเข้ากับแหล่งจ่ายไฟและอุปกรณ์โหลด

วัดแรงดันและกระแสที่ปลายทั้งสองด้านของสายเคเบิล ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าตกคร่อมสายเคเบิลอยู่ในช่วงที่ยอมรับได้ แรงดันตกคร่อมขนาดใหญ่สามารถบ่งบอกถึงความต้านทานสูงในตัวนำไฟฟ้า ซึ่งอาจส่งผลให้มีการส่งพลังงานไม่เพียงพอไปยังอุปกรณ์ที่เชื่อมต่อ

การทดสอบด้านสิ่งแวดล้อม

เพื่อให้มั่นใจในความน่าเชื่อถือของสายเคเบิล 20 Pin SCSI ในการใช้งานจริง การทดสอบด้านสิ่งแวดล้อมก็มีความสำคัญเช่นกัน วางสายเคเบิลตามสภาพแวดล้อมที่แตกต่างกัน เช่น อุณหภูมิ ความชื้น และการสั่นสะเทือน

สำหรับการทดสอบอุณหภูมิ ให้วางสายเคเบิลไว้ในห้องควบคุมอุณหภูมิ และวางไว้ที่อุณหภูมิสูงและต่ำ ตรวจสอบประสิทธิภาพของสายเคเบิลหลังแต่ละรอบอุณหภูมิ อุณหภูมิสูงอาจทำให้ฉนวนเสื่อมสภาพ ในขณะที่อุณหภูมิต่ำอาจทำให้สายเคเบิลเปราะมากขึ้น

การทดสอบความชื้นเกี่ยวข้องกับการวางสายเคเบิลไว้ในสภาพแวดล้อมที่มีความชื้นสูงในช่วงระยะเวลาหนึ่ง ตรวจสอบร่องรอยของความชื้นที่อาจก่อให้เกิดการกัดกร่อนและการลัดวงจร การทดสอบการสั่นสะเทือนสามารถทำได้โดยใช้โต๊ะสั่นสะเทือนเพื่อจำลองการสั่นสะเทือนที่สายเคเบิลอาจได้รับในระหว่างการขนส่งหรือในสภาพแวดล้อมการทำงาน

การตรวจสอบและจัดทำเอกสารขั้นสุดท้าย

หลังจากเสร็จสิ้นการทดสอบทั้งหมดแล้ว ให้ทำการตรวจสอบสายเคเบิลด้วยภาพขั้นสุดท้าย ตรวจสอบให้แน่ใจว่าขั้วต่อทั้งหมดยังอยู่ในสภาพดีและไม่มีร่องรอยความเสียหายที่อาจเกิดขึ้นระหว่างการทดสอบ

บันทึกผลการทดสอบสำหรับสายเคเบิลแต่ละเส้น รวมถึงพารามิเตอร์การทดสอบ ค่าที่วัดได้ และสถานะผ่านหรือล้มเหลว เอกสารนี้มีความสำคัญต่อวัตถุประสงค์ในการควบคุมคุณภาพ และยังสามารถใช้เพื่อแสดงหลักฐานประสิทธิภาพของสายเคเบิลให้กับลูกค้าอีกด้วย

บทสรุป

การทดสอบสายเคเบิล SCSI 20 พินเป็นกระบวนการที่ครอบคลุมซึ่งเกี่ยวข้องกับหลายขั้นตอนและการทดสอบเพื่อให้มั่นใจในคุณภาพและฟังก์ชันการทำงาน ด้วยการทำตามขั้นตอนที่ระบุไว้ข้างต้น เราสามารถรับประกันได้ว่าสายเคเบิล 20 Pin SCSI ของเราตรงตามมาตรฐานสูงสุดและทำงานได้อย่างน่าเชื่อถือในการใช้งานต่างๆ

หากคุณอยู่ในตลาดสำหรับสายเคเบิล SCSI 20 พินคุณภาพสูง เราขอเชิญคุณติดต่อเราเพื่อขอข้อมูลเพิ่มเติมและหารือเกี่ยวกับข้อกำหนดเฉพาะของคุณ ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการค้นหาโซลูชันสายเคเบิลที่เหมาะกับความต้องการของคุณ

อ้างอิง

• คู่มือมาตรฐานอินเทอร์เฟซ SCSI
• แนวทางการทดสอบสายเคเบิลและการประกันคุณภาพสำหรับสายเคเบิลอิเล็กทรอนิกส์
